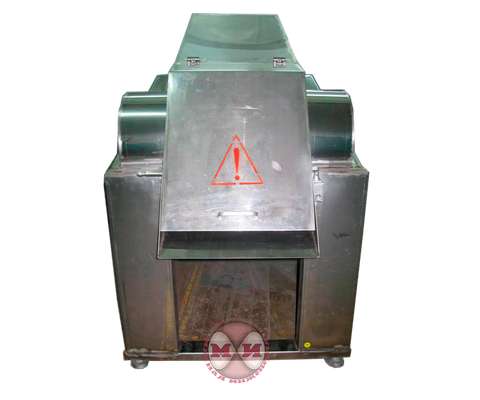

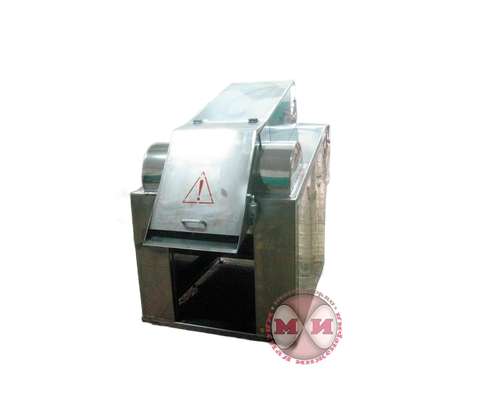

Блокорезка МИФ-1300

Измельчитель замороженных блоков (Блокорезка) МИФ-1300, предназначен для измельчения мясного сырья, поставляемого в блоках, максимального размера ДхШхВ до800Х517Х305 (по требованию заказчика максимальные размеры могут быть увеличены)и температурой до -23грС, на стружку и ломтики размером 100Х100Х10 (ориентировочно) для последующей технологической операции измельчения в "Волчке" или Кутере.

Принцип работы:

Мясной блок вручную подаётся в загрузочное отделение Блокорезки, с предварительно отрегулированной высотой прижима блока, под собственным весом опускается по наклонному лотку к рабочему органу- ротору с установленными на нём серповидными твердосплавными ножами, измельчённая стружка, под действием ускорения, приданное ротором и под собственным весом, через выгрузную щель попадает в технологическую ёмкость для транспортировки сырья (тележка-китаянка, Рикша) или транспортёр, для последующей переработки.

В случае, если блоку с сырьём не хватает собственного веса, для эффективной подачи на ножевой орган, то оператор подталкивает его следующим блоком или заготовленным своими силами приспособлением.

Устройство:

Блокорезка представляет собой мощный сварной каркас, изготовленный из гнутых профилей из прочной нержавеющей стали, толщиной 4мм, причем особонагруженные части- передние и задние стойки имеют замкнутый профиль, в нижней части каркаса вварены площадки, на которых крепятся ножки с чашками под виброопоры, и позволяющие производить регулировку по высоте (при стационарном размещении вместо ножек вворачиваются болты-анкеры). Между стоек, под углом к горизонтальной оси крепится лоток с ротором, крышкой и прижимом блока, который позволяет производить регулировку по высоте под перерабатываемый блок. Все части съемные, а крышка расположена на петлях-для удобства ежедневного обслуживания и технологической чистки. В нижней части каркаса, на направляющей плите расположен электродвигатель, мощностью 5,5 кВт 1000 обмин, который через 3х ручьевой шкив и ремённую передачу передаёт крутящий момент на шкив ротора, который располагается на этих-же направляющих, но в верхней части каркаса. Ротор представляет из себя вал из твёрдой нержавеющей стали, с расположенными на нём дисками для крепления твердосплавных ножей. Ножи на диске крепятся в замок и располагаются в шахматном порядке относительно продольной оси-для стабилизации нагрузок во время работы. В задней части Блокорезки располагается рабочий стол с встроенным пультом управления, который предназначен для подготовки и подачи с него блока в рабочую зону.

Безопасность:

Оборудование имеет электрическую блокировку при открытой крышке и аварийную остановку с рабочего места оператора.

Материал изготовления

Каркас - нерж. сталь AISI-430; диски АИСИ201; вал — легированная сталь.
