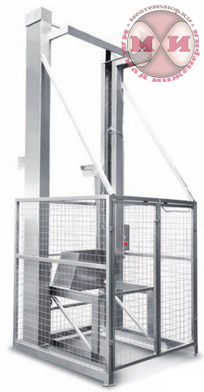

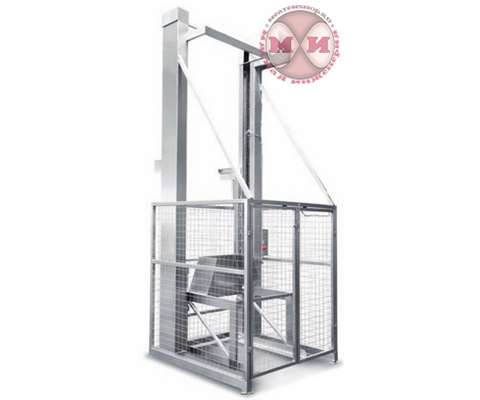

Подъемник-загрузчик биг-боксов столбовой ASP-POD-BB 3500-4000 1230 кг

Область применения: предприятия пищевой промышленности.

Назначение

предназначен для подъема и выгрузки сырья (мясной фарш, другие вязкие и пастообразные, а также сыпучие пищевые продукты и компоненты) из Биг-Боксов.

Особенности и преимущества:

• Контейнер бигбокс с сырьем вставляется в вилку подъемника, которая быстро и просто подает продукт в оборудование, на котором следует дальнейшая переработка.
• Захват представляет собой консольно-поворотную вилку сварной конструкции с упорным рычагом и запорным замком для тележки. Захват соединен с кареткой при помощи неподвижной оси и торцовых шайб. Захват служит для закрепления в нем бигбокса и обеспечения ее поворота при разгрузке.
• Каретка перемещается на четырех парах роликов с каждой стороны столбов в направляющих станины, обеспечивает вертикальное движение захвата с бигбоксом. Привод состоит из мотор-редуктора и опорного подшипника, установленных на плите.
• Станины представляют собой вертикальные сварные колонны и служат для закрепления на ней всех узлов.
• На панели пульта установлены органы управления. С передней стороны имеется дверь, предназначенная для обслуживания электрооборудования.
• Кинематическая схема подъемника включает: мотор-редуктор и звездочки цепного контура, через которые получает движение кареток подъемника.
• Описание электрической схемы. Питание электрооборудования осуществляется от трехфазной сети, с напряжением 380В, частотой 50Гц. Работа подъемника состоит в следующем: бигбокс с продуктом вставляется в захват и закрепляется автоматически специальным замком. При включении привода, каретка с захватом и закрепленной в ней бигбоксом поднимаются вверх. Остановка осуществляется выключением привода при помощи конечных выключателей. Остановка каретки внизу происходит также при помощи конечных выключателей и специального винтового упора с резиновым амортизатором.
